7.1 电流 电压（4）——串、并联/断、短路
1、用来控制电灯的开关应该与电灯____联连接，用来插电视机的插座应该与电灯____联连接，手电筒里的两节电池是用____联连接的。电灯、电视机、电冰箱等家电之间是___联的。教室里一个开关控制两个日光灯，这两盏日光灯是____联的。马路上的路灯同时打开同时关闭，他们之间是____联的。
2、物理学成就在军事上有广泛的应用，有一种称作石墨炸弹的武器，在战时被用来破坏敌方的供电设施，这种炸弹不会导致职员伤亡，而是在空中散布很多的石墨丝，这类石墨丝是________（选填“导体”或“绝缘体”），飘落到供电设施上会导致________（选填“断路”或“短路”），从而使供电系统瘫痪。
3、要得到持续的电流，需要要有________，同时电路需要是________。
4、把电路元件________________连接起来的电路叫做串联电路，在串联电路中通过一个用电器的电流________其他用电器（选填“通过”或“不通过”）；在串联电路中，开关所在的地方与所控制的用电器________（选填“有关”或“无关”）。
5、把电路元件________地连接在电路中的________之间，这种电路叫做并联电路，在并联电路中，干路上的开关控制________________，而支路上的开关只能控制_____________。
6、下列关于“短路”的说法正确的是（ ）
A、连接导线最短的电路 B、电流从电源一极不经用电器直接流到另一极的电路
C、断开的电路 D、把电源的两极直接连到电灯两端的电路
7、在下列四个电路图中，符合电路组成条件且连接正确的是（ ）

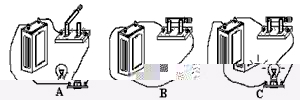

8、如图所示电路连接状况中，
是________，
是________，
是________。
9、在如图所示电路中，两盏灯应联成并联电路，且两开关各控制一盏灯，目前图中连接不符合需要的是（ ）
A、灯
和
不是并联
B、开关
连接不符合需要
C、开关
连接不符合需要
D、电池组和开关的地方画反了

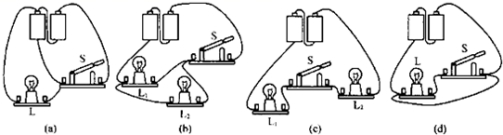

10、下面4个电路图中，依据需要填写图编号：
（1）已导致短路的有________。闭合开关
后会出现短路的有________。
（2）组成串联电路的有________。组成并联电路的有________。
11、下列电路是串联的是________________；是并联的是________________。
（1） （2） （3） （4）
（5） （6） （7） （8）
. （9） （10） （11） （12）
12、下面电路中错误的是：________________。
. （A） （B） （C） （D）
. （E） （F） （G） （H）
13、在某个闭合电路中有两盏正在发光的电灯，当开关断开时两盏电灯同时熄灭，则这两盏电灯的连接关系是（ ）
A、肯定是并联 B、肯定是串联
C、串、并联都可能 D、肯定是混联
14、在图中有三个开关、和，与两个灯泡、，则：
（1）闭合开关、，断开开关时，灯泡和的连接方法是________；
（2）断开开关，闭合开关、时，灯泡________，________；（发光/不发光）
（3）假如和串联，应闭合________，断开________；
（4）假如把三个开关都闭合，电路处于________状况。
. 第15题 第16题 第17题
15、如图，要使和组成串联电路，应闭合的开关是______；要使和组成并联电路，应闭合的开关是________；若同时闭合开关________会导致电源短路。
16、如图所示，只须灯泡发光，需要闭合的开关是（ ）
A .开关； B .开关、； C .开关、； D .开关、、；
17、依据图所示电路判断：
（1）当开关、都断开时，灯________和灯________能发光，且它们是________联的；
（2）当开关、都闭合时，灯________和灯________能发光，且它们是________联的，这个时候灯________被短路了。
18、把图中给出的实物图连成电路图，需要：闭合时只有亮；闭合时只有亮。
